高清数码摄像系统——2000万像素
YYSX-2000U3S高清数码摄像系统介绍
1.YYSX-2000U3S产品概述
（1）YYSX-2000U3S相机系YYSX系列USB3.0 CMOS硬件ISP高像素相机，他采用内置式Sony索尼Exmor,Exmor R, Exmor RS CMOS传感器，且索尼EXmor CMOS传感器采用双层降噪技术，因而具有超高的灵敏度以及超低的噪声。
（2）YYSX系列相机集成了12位的超精细硬件图像信号处理器视频流引擎((Ultra-fineTM HISPVP),通过该HISPVP实现硬件Demosaic, 调整，自动曝光，增益调节，一键单击白平衡，影像色品调整，饱和度调整，伽马校正，亮度调节，对比度调整，Bayer格式图像转RAW数据供最终以8/12bit 输出。HISPVP将传统的本应由计算机CPU处理的转移到了硬件处理，大大提升了相机的传输速度，也大大降低了CPU的占用率。
（3）利用USB3.0数据传输技术实现数据传输，视频传输快速而而稳定。
（4）YYSX系列相机分辨率最高可达2000万，图像传输速度快，因而2000万像素高清相机非常适用于拍摄荧光显微镜图片。
YYSX系列相机随机提供高级视频与图像处理应用软件ToupView; 提供Windows/Linux/OSX多平台SDK; 支持原生C/C++, C#/VB.Net, Directshow, Twain API。
（5）YYSX系列相机的上述特性可用于普通明场或弱光或荧光光场显微图像的拍摄。
2.YYSX系列相机的基本特性
- 采用Sony Exmor CMOS背照式传感器的C接口CMOS/USB3.0相机;
- 采用并列A/D转换技术实现超低噪声、低功耗;
- 硬件分辨率横跨1.5M~20M等多种;
- 实时8/12位切换，任意ROI尺寸;
- 一体化锌铝合金精密CNC外壳;
- USB3.0接口确保高传输速率;
- Ultra-FineTM硬件ISP视频流引擎确保颜色精准再现与快速(对于2000万像素相机，速度达15帧/每秒);
- 随相机提供高级视频与图像处理应用软件ToupView;
- 提供Windows/Linux/OSX多平台SDK;
- 支持原生C/C++, C#/VB.Net, Directshow, Twain API;
3.YYSX-2000U3S相机规格参数表
|
项目/类别 |
详细规格参数 |
|
传感器型号与尺寸 |
20M/IMX183(C) 1 “(13.06x8.76) |
|
像素(μm) |
2.4x2.4 |
|
G光灵敏度 暗电流 |
462mv with 1/30s 0.21mv with 1/30s |
|
FPS/分辨率 |
15@5440x3648 50@2736x1824 60@1824x1216 |
|
采样平均 |
1x1 2x2 3x3 |
|
曝光时间 |
0.1ms~15s |
C:彩色; M:单色或黑白;GS:全局快门
|
硬件配置 |
|
|
光谱响应范围 |
380-650nm (有红外截止滤光片情况下) |
|
白平衡 |
ROI 白平衡/手动Temp-Tint调整 |
|
色彩还原技术 |
Ultra-FineTM硬件ISP视频处理引擎 |
|
捕获与控制API |
Native C/C++, C#/VB.Net, DirectShow, Twain和Labview |
|
记录方式 |
图像和视频 |
|
致冷方式* |
自然冷却 |
|
相机工作环境 |
|
|
工作温度（摄氏度） |
-10~50 |
|
贮存温度（摄氏度） |
-20~60 |
|
工作湿度 |
30~80%RH |
|
贮存湿度 |
10~60%RH |
|
供电电源 |
相机通过USB接口供电 |
|
软件运行环境 |
|
|
操作系统 |
Microsoft® Windows®XP/ Vista / 7 / 8 /10(32 & 64 位) |
|
计算机配置 |
CPU:Inteli5或以上 |
|
内存:4GB或更大 |
|
|
USB接口: 至少有一个USB3.0高速接口 |
|
|
显示器:21.5”或以上 |
|
|
CD-ROM |
|
4.YYSX系列相机外壳设计
YYSX系列相机外形尺寸示意图。相机壳体由坚硬一体化锌铝合金经CNC机械加工而成，美观大方。相机传感器的前端安装有高品质的IR-CUT或双AR膜，主要起到滤除成像中的红外光波，同时保护相机传感器作用。相比其他品牌相机，仪圆光学的相机无运动部件以确保相机坚固可靠、经久耐用，同时一体化的结构设计不存在由于运动部件抖动而引发的成像模糊。

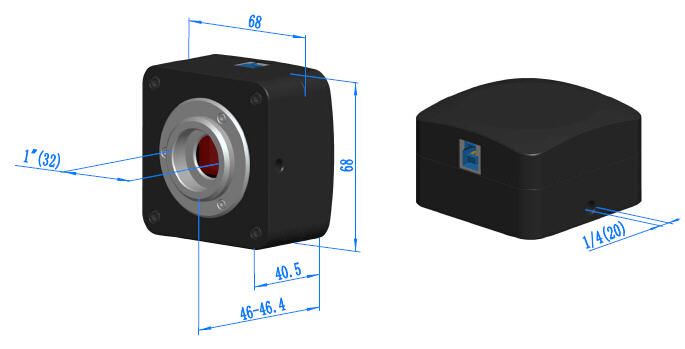

YYSX系列相机外形尺寸示意图：
5.配套数码显微图像分析软件
配套软件可实现显微镜图片实时成像、录像、拍照、测量、编辑、保存、打印等功能，可以实行图像拼接及景深扩展，可以实现拖动鼠标任意测量，平行线之间距离测量，任意两点画椭圆，自动计算面积及周长，任意三点画圆并自动计算面积和周长。并可以在保存的图像上面显示所测量的数据结果，在图片上面添加文字，标注，日期及项目名称等，另在XY轴坐标系还可以设定任意数字进行坐标伸长或者缩短，且比例尺可以通过键盘输入任意数值进行控制。
6.摄像系统装箱清单

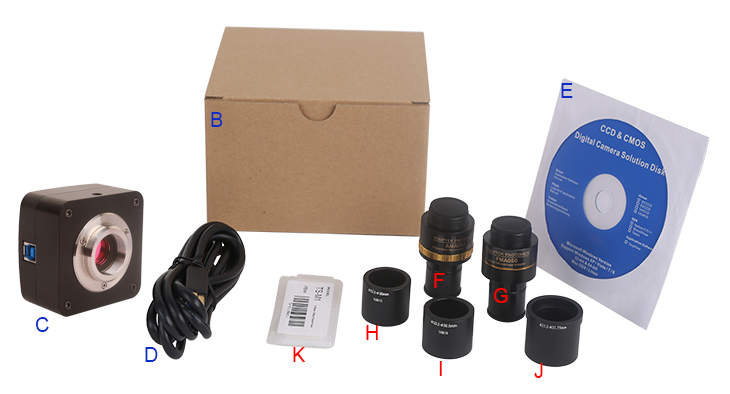

附：YYSX系列相机装箱清单
|
标准装箱清单 |
|||
|
A |
包装箱规格：L:52cm W:32cm H:33cm(20pcs, 12~17Kg/纸箱)，上图中未给出 |
||
|
B |
包装盒规格：L:15cm W:15cm H:10cm (0.58~0.6Kg/ box) |
||
|
C |
YYSX系列相机 |
||
|
D |
高速USB3.0 A公到B公镀金头数据线/2.0m |
||
|
E |
CD (Driver & utilities software, Ø12cm) |
||
|
可选附件 |
|||
|
F |
可调焦式目镜筒适配器 |
Dia.23.2mm目镜筒转C接口 (请根据你的相机与显微镜选择其中之一) |
108001/AMA037 108002/AMA050 108003/AMA075 108004/AMA100 |
|
Dia.31.75mm目镜筒转C接口 (请根据你的相机与望远镜选择其中之一) |
108008/ATA037 108009/ATA050 108010/ATA075 108011/ATA100 |
||
|
G |
固定式目镜筒适配器 |
Dia.23.2mm目镜筒转C接口 (请根据你的相机与显微镜选择其中之一) |
108005/FMA037 108006/FMA050 108007/FMA075 108008/FMA100 |
|
Dia.31.75mm目镜筒转C接口 (请根据你的相机与望远镜选择其中之一) |
108011/FTA037 108012/FTA050 108013/FTA075 108014/FTA100 |
||
|
注意： 对F和G选项, 请先确定你的相机型号(C接口，显微镜相机或望远镜相机), 仪圆光学的工程师会根据你的应用帮助你选定合适的显微镜或望远镜适配器; |
|||
|
H |
108015(Dia.23.2mm to 30.0mm环)/用于直径30mm目镜筒转接环 |
||
|
I |
108016(Dia.23.2mm to 30.5mm环)/ 用于直径30.5mm目镜筒转接环 |
||
|
J |
108017(Dia.23.2mm to 31.75mm环)/ 用于直径31.75目镜筒转接环 |
||
|
K |
测微尺 |
106011/TS-M1(X=0.01mm/100Div.) 106012/TS-M2(X,Y=0.01mm/100Div.) 106013/TS-M7(X=0.01mm/100Div., 0.10mm/100Div.) |
|
